Cách chế cáp cho các dòng máy Q-Mobile :
Hiện tại trên thị trường hiện nay đã xuất hiện dòng máy Q-Mobile, có đầy đủ các tính năng thương mại, khá đa dạng về mẫu mã và rất phù hợp với túi tiền. Phổ biến các dòng máy này đều dùng các CPU thông dụng 6226, 6225, 6223.... Tuy nhiên các máy khác nhau cáp cũng khác nhau, và gây ra không ít khó khăn cho việc sửa chữa.
Ở đây tôi xin đưa ra một số loại chân của các dòng thông dụng, giúp cho mọi người giải quyết công việc được thuận tiện hơn ===> lượm nhiều lúa hơn :

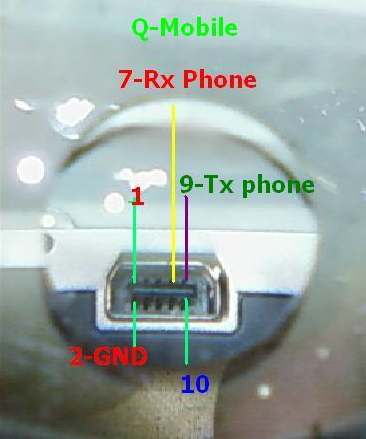

Chiều chân conect trên phone:
Link 1: Click To Enlarge Link 2: Bấm Để Xem Link 3: View Full Size
Cách chế cáp cho các dòng máy Q-Mobile
Có thể bấm theo chuẩn Infi, hay com chế...v v.
Các chân Rx, Tx của một số đời máy :
--------------------------------------------------------------
Q24, 25,26,Q33, Q130-2sim
L10c
2= GND
7=Rx
9=Tx
--------------------------------------------------------------
Q210 L10c
2=GND
5=Rx
7=Tx
-------------------------------------------------------------
Q12 :10c QF73-2sim
2=GND
7=Tx
9=Rx
---------------------------------------------------------------
Q61 :18c
2=GND
11=Tx
12=Rx
--------------------------------------------------------------
Q27:8c
1=GND
5=Rx
7=Tx
-------------------------------------------------------------
Q38: 8c
8=GND
5=Rx
7=Tx
---------------------------------------------------------------------------------------
Q_T630: xem TVi: cap L18c
1=GND
11=Tx
12=Rx
Chúc thành công !
